QDX3-4手动涡轮头,蝶阀手动涡轮头,球阀手动涡轮箱

产品价格面议
品牌上海禹轩
供应数量0
产品类型工业阀
所在地：
添加时间2022-03-17 16:23:09
浏览次数137

QDX3-4手动涡轮头产品是一种90°回转型驱动装置，适用于小规格的球阀、蝶阀、旋塞阀等类型阀门。特殊型可输出360°转角。产品可配套蝶阀DN50-DN100 共有4个规格，球阀可配套DN15-DN50 共有4个规格.单级蝶阀蜗轮箱是一款用于阀门驱动开关的连接传动的作用，常用于阀门驱动,减速机,风阀等。上海禹轩生产的蜗轮头具有耐磨，耐用，不卡等优质特点，欢迎来人来厂实地考察选用。除了常规蜗轮头外我们还生产全系列阀门蜗轮箱,防盗蜗轮箱,电动涡轮箱,手动蜗轮头,不锈钢涡轮箱,阀门BA伞齿轮等阀门及配件产品。

QDX3-4手动涡轮头连接外形尺寸

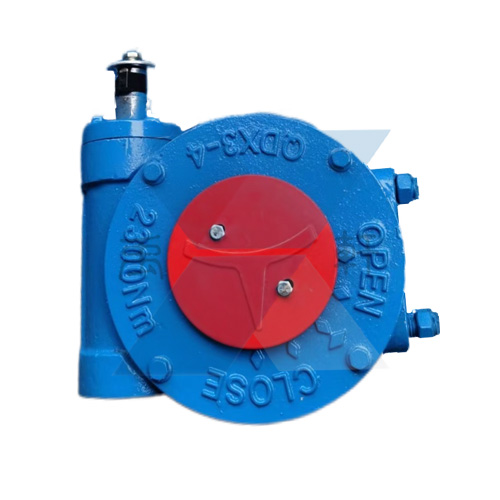

QDX3-4手动涡轮头(图1)

型号	2	3	4	5	6	6D	7	8	9
技术参数
速比	30： 1	42： 1	43： 1	54： 1	64:1	72:1	78:1	76:1	89:1
输入力矩	80	80	130	130	165	165	195	220	220
输出力矩	380	750	1400	1755	2640	2970	3750	4180	4900
限位调整	±5°	±5°	±5。	±5°	*5°	5	±5°	*5°	*5°
蝶阀 DN	80-100	125-150	200-250	300-350	400-450	450	500-600	700	800
球阀 DN	50	80	100	150	200	250	250-300	350	400
连接尺寸
法兰外圆（D)	90	125	150	175	210	230	260	300	350
连接孔中心 (Do)	70	102	125	140	165	185	200	254	298
凹面 (D1xh)	55x4	70x4	85x4	100x4	130x5	150x5	160x5	200x5	230x5
孔数-螺栓 (N\M)	4-M8	4-M10	4-M12	4-M16	4-M20	4-M20	8-M16	8-M16	8-M20
标准抽孔 (d)	16	24	30	36	40	45	50	60	80
键宽x键高x条数NO.x 90°	5x5 X1	8x7 X1	10x8 X1	12x8 x1	12x8 x2	14x9 x2	16x10 X2	18x11 X2	22x14 x2
可选轴孔	14、 18、	22、26	28、32、	32、38、	38、42、	42、48	45、55、	55、65、	70、75、
	20		36	40	45、48		58、60	70	85、90
安装高度 (H)	52	62	68	75	105	110	110	120	135
铸件手轮 (Φ)	200	250	280	320	350	400	400	520	520
链轮 (Φ2)	200	300	400
外型尺寸
A	200	235	265	322	368	413	433	554	615
B	144	167	188	215	254	270	278	379	419
C	128	150	160	219	243	260	248	345	394
E	76	96	115	139	170	181	192	224	250
G	132	169	203	245	292	314	338	378	433
H2	70	74	88	97	125	131	128	154	152
K	112	146	175	212	243	266	292	330	382
