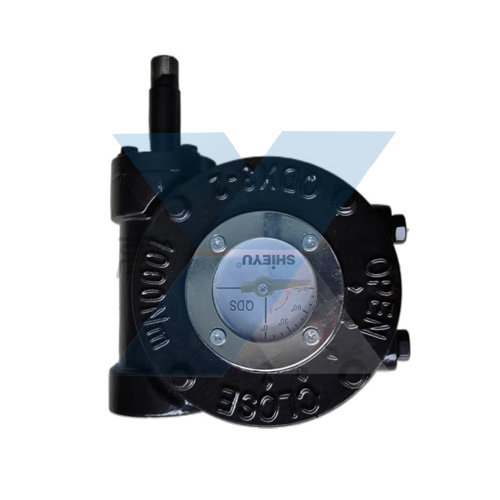

QDX3-2蝶阀涡轮箱产品是一种90°回转型驱动装置，适用于小规格的球阀、蝶阀、旋塞阀等类型阀门。特殊型可输出360°转角。产品可配套蝶阀DN50-DN100 共有4个规格，球阀可配套DN15-DN50 共有4个规格.单级蝶阀蜗轮箱是一款用于阀门驱动开关的连接传动的作用，常用于阀门驱动,减速机,风阀等。上海禹轩生产的蜗轮头具有耐磨，耐用，不卡等优质特点，欢迎来人来厂实地考察选用。除了常规蜗轮头外我们还生产全系列阀门蜗轮箱,防盗蜗轮箱,电动涡轮箱,手动蜗轮头,不锈钢涡轮箱,阀门BA伞齿轮等阀门及配件产品。

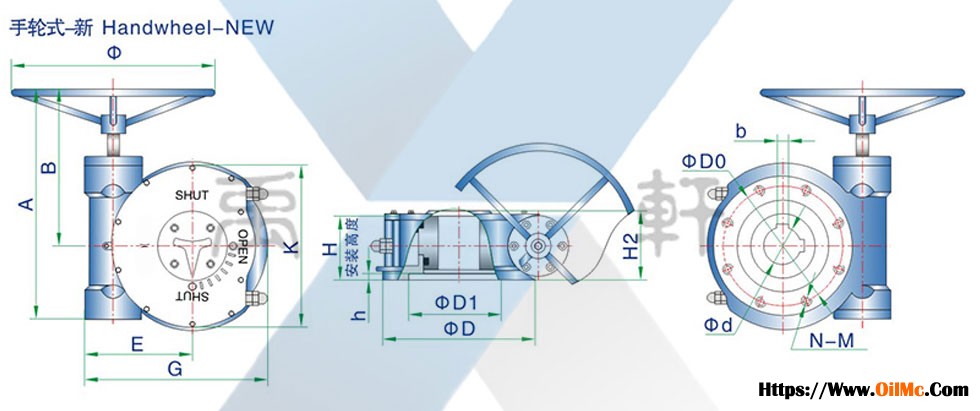

QDX3-2蝶阀涡轮箱连接外形尺寸
|
型号
|
2
|
3
|
4
|
5
|
6
|
6D
|
7
|
8
|
9
|
|
技术参数
|
|
速比
|
30： 1
|
42： 1
|
43： 1
|
54： 1
|
64:1
|
72:1
|
78:1
|
76:1
|
89:1
|
|
输入力矩
|
80
|
80
|
130
|
130
|
165
|
165
|
195
|
220
|
220
|
|
输出力矩
|
380
|
750
|
1400
|
1755
|
2640
|
2970
|
3750
|
4180
|
4900
|
|
限位调整
|
±5°
|
±5°
|
±5。
|
±5°
|
*5°
|
*5*
|
±5°
|
*5°
|
*5°
|
|
蝶阀 DN
|
80-100
|
125-150
|
200-250
|
300-350
|
400-450
|
450
|
500-600
|
700
|
800
|
|
球阀 DN
|
50
|
80
|
100
|
150
|
200
|
250
|
250-300
|
350
|
400
|
|
连接尺寸
|
|
法兰外圆（D)
|
90
|
125
|
150
|
175
|
210
|
230
|
260
|
300
|
350
|
|
连接孔中心 (Do)
|
70
|
102
|
125
|
140
|
165
|
185
|
200
|
254
|
298
|
|
凹面 (D1xh)
|
55x4
|
70x4
|
85x4
|
100x4
|
130x5
|
150x5
|
160x5
|
200x5
|
230x5
|
|
孔数-螺栓 (N\M)
|
4-M8
|
4-M10
|
4-M12
|
4-M16
|
4-M20
|
4-M20
|
8-M16
|
8-M16
|
8-M20
|
|
标准抽孔 (d)
|
16
|
24
|
30
|
36
|
40
|
45
|
50
|
60
|
80
|
|
键宽x键高x条数NO.x 90°
|
5x5
X1
|
8x7
X1
|
10x8
X1
|
12x8 x1
|
12x8 x2
|
14x9 x2
|
16x10 X2
|
18x11
X2
|
22x14 x2
|
|
可选轴孔
|
14、 18、
|
22、26
|
28、32、
|
32、38、
|
38、42、
|
42、48
|
45、55、
|
55、65、
|
70、75、
|
|
20
|
|
36
|
40
|
45、48
|
|
58、60
|
70
|
85、90
|
|
安装高度 (H)
|
52
|
62
|
68
|
75
|
105
|
110
|
110
|
120
|
135
|
|
铸件手轮 (Φ)
|
200
|
250
|
280
|
320
|
350
|
400
|
400
|
520
|
520
|
|
链轮 (Φ2)
|
200
|
300
|
400
|
|
外型尺寸
|
|
A
|
200
|
235
|
265
|
322
|
368
|
413
|
433
|
554
|
615
|
|
B
|
144
|
167
|
188
|
215
|
254
|
270
|
278
|
379
|
419
|
|
C
|
128
|
150
|
160
|
219
|
243
|
260
|
248
|
345
|
394
|
|
E
|
76
|
96
|
115
|
139
|
170
|
181
|
192
|
224
|
250
|
|
G
|
132
|
169
|
203
|
245
|
292
|
314
|
338
|
378
|
433
|
|
H2
|
70
|
74
|
88
|
97
|
125
|
131
|
128
|
154
|
152
|
|
K
|
112
|
146
|
175
|
212
|
243
|
266
|
292
|
330
|
382
|
