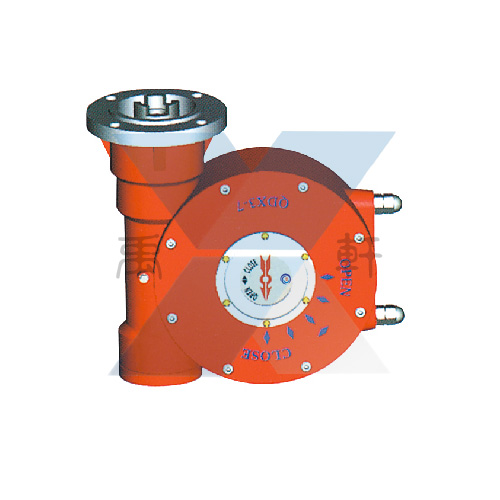

QDX3-D14大速比电动蜗轮箱,大力矩蝶阀电动蜗轮头

产品价格面议
品牌上海禹轩
供应数量0
产品类型工业阀
所在地：
添加时间2022-03-17 14:00:59
浏览次数137

QDX3-D14大速比电动蜗轮箱，阀门电动蜗轮箱是一款90°部分回转驱动装置，大速比电动蜗轮箱适用于大规格通径球阀、蝶阀、旋塞阀等类型阀门。阀门电动装置特殊型可输出360°多回转型。产品共有13个型号-QDX3-D4,QDX3-D5,QDX3-D6,QDX3-D7,QDX3-D8,QDX3-D9,QDX3-D1O,QDX3-D11,QDX3-D12,QDX3-D13,QDX3-D13D,QDX3-D14,该系列是与多回转阀门电动装置组合而成的一种部分回转型阀门电动驱动装置。蝶阀可配套 DN300-DN2200 规格上使用，总共有10个等级规格。球阀可配套DN100-1200规格上使用，总共有12个等级规格。

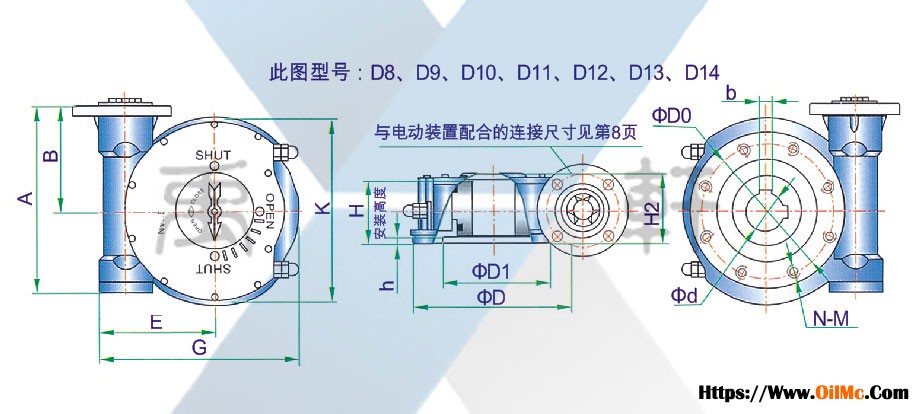

QDX3-D14大速比电动蜗轮箱结构尺寸：
QDX3-D13大速比电动蜗轮箱(图1)

型号ModeI	D3	D4	D5	D6	D7	D8	D9	D10	D11	D12	D13	D14
技术参数Technical-parameters
速比Ratio	41:1	48:1	55:1	50:1	55:1	57:1	65:1	63:1	67:1	81:1	83:1	82:1
限位调整Limit-adjustment	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°
蝶阀Butterfly valve DN	125-150	200-250	300-350	400-450	450	500-600	700	800	900-1000	1100-1200	1400-1600	1600-1800
球阀Ball-valve DN	80	100	150	200	250	250-300	350	400	500	600	800	900
连接尺寸Connection-size
法兰外圆（D）	125	150	175	210	230	260	300	350	415	475	560	650
连接孔中心PCD（D0）	102	125	140	165	185	200	254	298	356	406	483	590
凹面Concave（D1）	70×4	85×4	100×4	130×5	150×5	160×5	200×5	230×5	260×5	300×8	370×8	490×8
孔数-螺栓Bolt（N-M）	4-M10	4-M12	4-M16	4-M16	4-M20	8-M16	8-M16	8-M20	12-M20	12-M20	12-M22	12-M22
标准轴孔Bore（d）	24	28	38	45	50	60	70	80	100	110	130	160
键宽 Key（b）×键高×条数NO.×90°	8×7×1	8×7×1	10×8×1	12×8×2	16×10×2	16×10×2	16×10×2	20×14×2	25×14×2	28×16×2	32×18×2	32×18×2
可选轴孔（d-limit）	22-26	28-36	32-40	38-48	50-55	50-60	55-70	70-90	80-100	90-120	110-150	110-150
安装高度Install-height（H）	65	80	75	95	95	110	120	130	160	185	190	190
外型尺寸Appearance-size
A	200	218	248	320	340	365	421	445	507	585	680	730
B	132	127	148	188	203	210	241	245	290	320	388	400
E	96	115	139	171	181	192	224	250	306	365	427	472
G	169	203	245	291	314	338	378	433	522	612	717	745
H2	74	88	97	125	131	128	154	152	185	203	226	210
K	150	190	210	250	270	300	330	400	470	580	660	760
